Sigma Designs高清播放器主控芯片SMP8653A-CBE3
2013-03-22

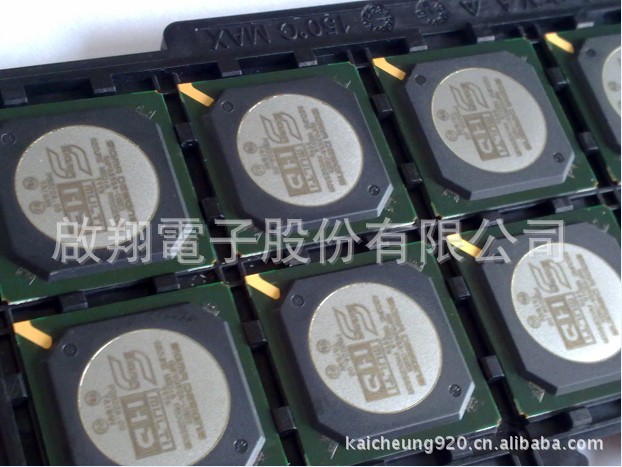

供应高清播放器Sigma Designs方案主控芯片SMP8653A-CBE3、SMP8653AD及配套板卡等
封装：BGA480

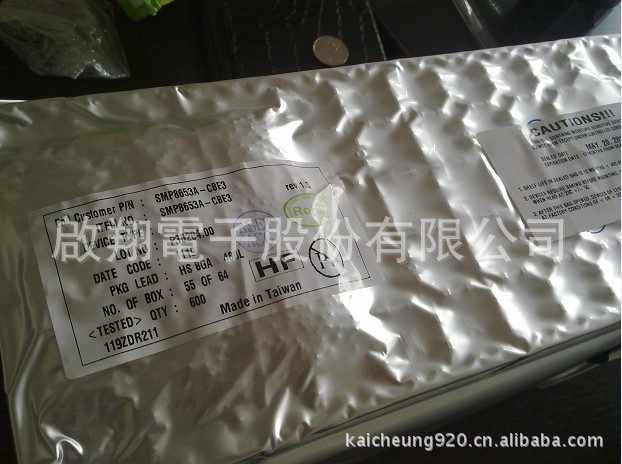

最少包装：600Pcs/Reel
库存数量：6000Pcs (深圳，大批量订货2-4周）
需求的客户请联系：0755-83859259、13603087729 唐先生需求样品和技术资料的客户请加工作QQ:601313094 Email:601313094@qq、com
SMP8653A产品简介：
SMP8650系列提供了高度集成的解决方案，IPTV和混合机顶盒，客户端，媒体播放器和无线显示接收器。安全媒体处理器架构提供先进的内容保护功能，支持多种数字版权管理（DRM）和条件接收（CA）的解决方案。高性能的3D图形的SMP8656使动态的，可定制的用户界面，支持翻转，旋转，变形，移动的图像。支持双路全高清1080P视频硬解压，支持MPEG2/4、H.264、WMV9、VC-1等主流格式 .集成100M以太网卡MAC，SATA（串口）硬盘接口，IDE光驱、两个USB高速接口，支持SATA移动硬盘，USB2.0高速传输 HDMI/VGA/YPbPr/CVBS/S-VIDEO输出、支持5.1多声道 RTC时钟，互联网对其时间等
SMP8653A应用市场：
?IPTV和混合机顶盒
?瘦客户机
?媒体播放器
?无线显示接收器
支持的技术
?多任务处理器降低
功率，使最好的中间件和
应用程序的性能
?音频DSP支持多种音频
编解码器
?安全CPU支持各种各样的
条件接收（CA）和数字版权
管理（DRM）的解决方案，包括
耐瑞唯信NOCS1.1版
SMP8653A视频解码：
?MPEG-4.10（H.264）BP @ L3，MP@L4.0，
HP@L4.0
?SMPTE 421M（VC-1）MP @ HL，AP @ L3
?WMV9 MP @ HL
?MPEG-2 MP @ HL
?MPEG-4.2 ASP @ L5（HD，1点
GMC）
?AVS基准档次profile@L2.0，4.0，6.0 *
?RMVB V9，V10
?支持3D视频
- 通用的侧面和顶部
底部输出
- RealD的（侧侧输出）
* 20 Mbps的L4.040 Mbps的L6.0
先进的视频处理
?3D图形加速器与开放
GL ES 1.1/2.0支持
?去块效应和去色斑过滤器的
?个人的亮度，对比度，饱和度，
色调和色度校正控制
为每个视频源和输出端口
?12位的xvYCC处理
?集成的HDMI CEC，12位
色深，xvYCC标准
一. 硬件板子特点
CPU: SMP8653
DDR: DDR 512MB
Flasn: Nand Flash 1G
Storage : STATA interface X 1
Internet: LAN 10/100M
USB: USB2.0 host X2
Video output type: Composite Y,480i X 1
Componet Y,pb,pr 720p/1080ix1
HDMI: HDMI 1.3
Audio output : Analog audio out Stereo Audio 2 chx1
Diagital audio out S/PDIF x 1
IR receiver for romote control
Power:12 VDC input
二.软件环境
1、 系统：Linux内核版本：2.6.15或2.6.22、Bootloader和文件系统，mips交叉编译工具链支持web服务器，带CGI、SQL数据库等功能、Mono播放器（支持多种格式音频、主流格式的视频、图片播放demo）音频、视频采集demo程序
2、 视频：2D图形加速demo程序、framebuffer操作demo程序、JPEG、BMP、PNG、MNG、GIF硬件图片解码demo程序、三路TS流处理模块、两路高清视频解码处理器，支持格式MPEG-1/2/4、WMV9、VC-1、H.264、DVIX、XVID、硬件1902*1080P视频解码：mov、mkv、wmv、avi、asp、m2ts等主流封装格式
3、 音频：两路音频解码处理器，支持杜比7.1声道、DTS 5.1，DTS-HD 7.1硬件解码
4、 其他应用：支持http、ftp、ntp、rtsp等网络协议，02.11.a/b/g无线网络连接，支持TP-LINK常见无线网卡；支持PPPOE拨号ADSL、DRM数字版权管理，支持AES、DES等硬解demo代码、功能强大的GUI图形界面，可用于多种应用、标准的网页浏览器，采用世界上著名的引擎webkits，基于Qt库，分辨率达到1920*1080P
